Hliníková konstrukce pro solární montáž: Praktický průvodce materiálem a tipy pro výběr

Představte si servis solárního pole na střeše ve vlhkém prostředí se slaným vzduchem. Pět let po instalaci jsou úchyty panelu stále čisté, šrouby jsou pohyblivé a na rámu se nevytvořily šupiny rzi. To je praktický výsledek výběru hliníkové konstrukce pro solární montáž na ocelový rám s povlakem. Hliník není automaticky správnou volbou pro každý projekt, ale ve většině případů je to lepší výchozí nastavení, protože řeší problémy s korozí a hmotností dříve, než zkrátí životnost.

Co má hliníková konstrukce dělat

Solární montážní konstrukce není jednoduchý nosný rám. Musí nést hmotnost panelu, udržovat přesný úhel sklonu, přenášet zatížení větrem a sněhem na spodní konstrukci a přežít 25 let okolního vzduchu, deště, kondenzace a teplotních cyklů. Tato kombinace strukturální zátěže a expozice životního prostředí je to, co dělá výběr materiálu tak důležitým.

Typické technické vstupy pro hliníkovou konstrukci pro solární montáž zahrnují rozměry modulu, maximální návrhovou rychlost větru, zatížení sněhem, typ základu a místní prostředí. Z hlediska materiálu dominují dvě rodiny slitin: 6063-T5 a 6005-T5. 6063-T5 má vynikající tvarovatelnost a dobře se hodí pro složité protlačované profily. 6005-T5 nabízí vyšší mez kluzu, což je užitečné pro delší rozpětí nebo tam, kde je požadováno méně podpěr.

Hliník má také hustotu asi 2,7 g/cm3, což je zhruba jedna třetina hustoty oceli. To znamená lehčí konstrukci, nižší zatížení střechy a rychlejší instalaci bez hydraulického zvedacího zařízení na mnoha projektech. Praktickou výhodou není pouze pohodlí; umožňuje inženýrům snížit návrhové zatížení, které musí budova nebo základ absorbovat.

Hliník vs. ocel: Srovnání založené na faktech

U většiny solárních držáků přináší hliník nižší celkové náklady po celou dobu životnosti systému. Ocel může být vepředu levnější, ale její dlouhodobý výkon závisí na celistvosti galvanizovaného povlaku a na každém řezu, poškrábání nebo hraně, která vystaví holou ocel působení atmosféry. Níže uvedená tabulka porovnává dva materiály v bodech, které jsou důležité pro vlastníky projektů a instalační firmy.

Ocel má stále místo, kde bude konstrukce uložena, kde extrémní bodová zatížení vyžadují velmi těžké sekce nebo kde návrhový předpis specifikuje železobetonovou základnu a dodatečné vlastní zatížení není problém. Ale v mokrém nebo vlhkém klimatu má galvanizovaný ocelový rám tendenci vyžadovat v průběhu let více pozornosti. Ekonomika hliníku se zlepšuje s prodlužujícím se časovým horizontem a se zahrnutím nákladů na opravu a výměnu povlaku.

Kde si hliníkové konstrukce vedou nejlépe

Hliníková konstrukce pro solární montáž se stává jasnou volbou v prostředích, kde je problémem koroze. Pobřežní instalace, průmyslové fasády a jakákoli místa s vysokou vlhkostí těží z přirozené oxidové vrstvy, která se tvoří na hliníku. Díky procesu eloxování je tato vrstva silnější, tvrdší a konzistentnější, a proto jsou eloxované části standardní volbou pro místa v moři a slaném vzduchu.

Dalším přirozeným řešením jsou střešní pole. Protože je montážní konstrukce přivařena nebo přišroubována ke střešní konstrukci, každý kilogram vlastního zatížení ovlivňuje posouzení konstrukce. Nízká hustota hliníku umožňuje montérům používat delší rozpětí s menším počtem upevňovacích bodů, což snižuje jak počet prostupů střechou, tak i čas potřebný k dokončení instalace.

Eloxované hliníkové vytlačované profily s vlastními možnostmi povrchové úpravy Tyto eloxované profily nabízejí stříbrnou, černou, bronzovou nebo šampaňskou povrchovou úpravu se stupněm tloušťky až AA25, plus vlastní řezání a CNC služby, vhodné pro střešní montážní konstrukce. Zobrazit produkt →

Konstrukce profilu: zatížení, tolerance a povrchové úpravy

Jakmile je environmentální příběh vyřešen, stává se dalším úkolem konstrukční návrh. Profilová část musí odolávat ohybu a vybočení větrem a sněhem. Běžné profily pro solární montáž zahrnují C-kanály, H-nosníky a kloboukové tvary s tloušťkou stěny od 1,5 mm do 10 mm v závislosti na rozpětí a zatížení.

Na přesnosti záleží stejně jako na síle. Pozice otvorů, délky štěrbin a spojovací plochy musí lícovat se svorkami panelu a spodní konstrukcí. CNC obrábění výlisků odstraňuje potřebu polního vrtání a zajišťuje, že každý rám je identický, což je zásadní pro dlouhé řady, kde i několik milimetrů chyby může způsobit viditelnou nesouosost.

Proces specifikace lze rozdělit do pěti praktických kroků:

1. Vypočítejte maximální zatížení větrem pomocí místních údajů o rychlosti větru.
2. Pokud je pole v chladném klimatu, použijte příslušné zatížení sněhem.
3. Vyberte profilovou část, která odolává ohybu s bezpečnostním faktorem minimálně 1,5.
4. Potvrďte tloušťku povrchové úpravy pro exponované prostředí.
5. Zkontrolujte, zda jsou všechny otvory a drážky pro upevňovací prvky opracované a nejsou na místě řezané.

Výběr povrchové úpravy je také součástí inženýrství. Eloxované vrstvy 12-25 mikronů poskytují tvrdou, hustou ochrannou bariéru. Práškové lakování nabízí barevné panely se silnou, vysoce nepropustnou úpravou. PVDF povlaky jsou dobrou volbou tam, kde je vyžadována vysoká UV odolnost a chemická stabilita. Správná povrchová úprava závisí na klimatu, orientaci konstrukce a estetických požadavcích projektu.

Služby CNC obrábění pro přesné hliníkové výlisky Služby CNC obrábění, řezání a výroby hliníkových profilů s dodatečnými povrchovými úpravami podporují přesnou výrobu součástí pro solární montáž a další průmyslové aplikace. Zobrazit produkt →

Proč na mlýně za profilem záleží

Stejné označení slitiny se může chovat odlišně v závislosti na tom, jak pečlivě je předvalek homogenizován, jak probíhá vytlačování a jak je profil stárnut. Dodavatel, který strávil desetiletí budováním disciplíny v oblasti vytlačování, bude dodávat konzistentní mechanické vlastnosti od jedné šarže k další. Tato konzistence umožňuje montážní konstrukci nést návrhové zatížení bez překvapení při kontrole na místě.

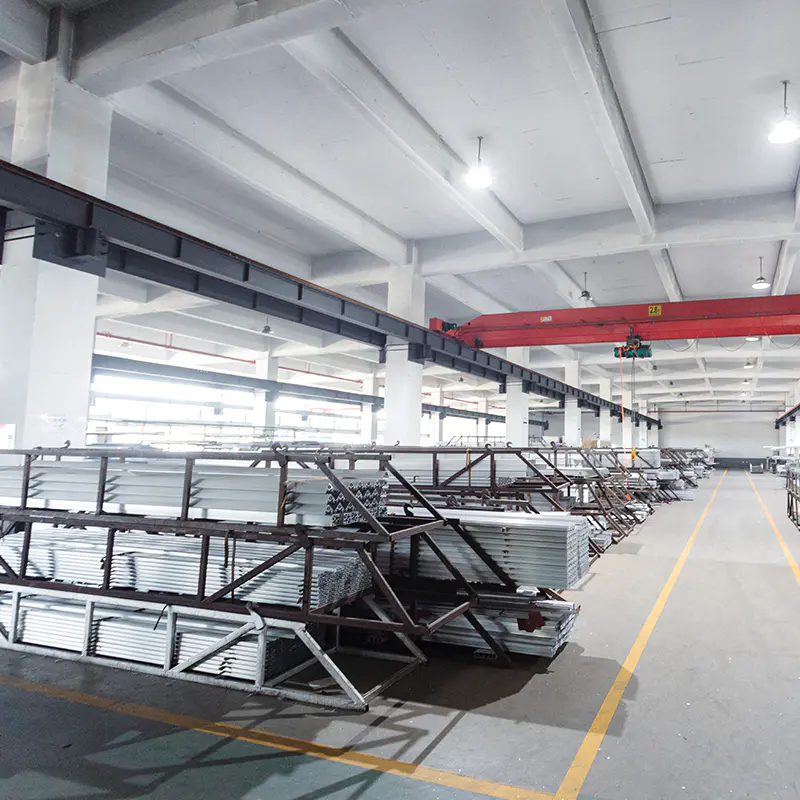

Huzhou Yindu Aluminium Technology Co., Ltd. přináší více než 30 let zkušeností v oblasti vytlačování hliníku a povrchové úpravy. Zařízení pokrývá 42 000 metrů čtverečních a má roční kapacitu 10 000 tun s vlastní anodizací, tvrdou anodizací, práškovým lakováním, PVDF lakováním, povrchovou úpravou dřeva a CNC obráběním. Tato vertikální schopnost umožňuje zákazníkovi solární montáže získat kompletní balíček profilů z jednoho místa, od surového vytlačování až po předvrtané konektory.

Chcete-li se blíže podívat na výběr slitin a pravidla designu, přečtěte si naše Průvodce designem procesu vytlačování hliníku a slitin . Vysvětluje, jak chemie a procesní podmínky ovlivňují konečný profil a jak se vyhnout běžným chybám ve výpočtu zatížení a specifikaci průřezu.

Hliníkové vytlačované profily z více slitin pro konstrukční použití Tyto profily jsou dostupné ve slitinách jako 6063, 6061, 6082 a 7075 a poskytují pevnost a odolnost proti korozi pro různé aplikace, včetně solárních regálů a konstrukčních podpěr. Zobrazit produkt →

Určení hliníkové konstrukce pro solární montáž je rozhodnutí, které můžete učinit s důvěrou, když rozumíte podmínkám zatížení, zvolíte správnou slitinu a povrchovou úpravu a budete spolupracovat s dodavatelem, který řídí celý proces vytlačování. Začněte jednoduchým výpočtem zatížení, požádejte o údaje o korozi a nechte partnera v profilu, aby vám pomohl přeměnit je na konstrukci, která přežije panely.
